SierraSoft Rails Design Studio

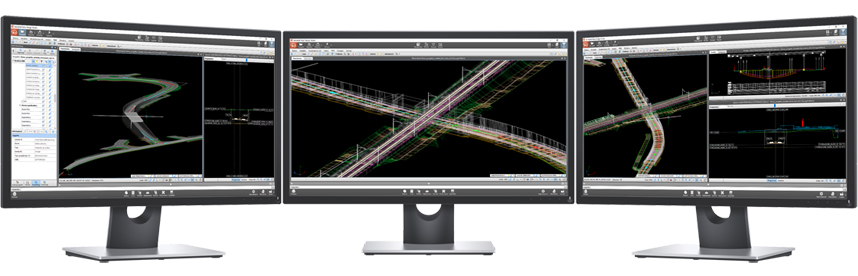

Software BIM para el proyecto de ferrocarriles y carreteras
Características
Producto:
- SierraSoft Rails Design Studio
- Software BIM para el proyecto de ferrocarriles y carreteras
- Versión 3.0
- Licencia perpetua o temporal
Requisitos del sistema:
- Microsoft® Windows 11 de 64 bits (hasta la versión 23H2), Windows 10 de 64 bits (hasta la versión 22H2).
- Procesador de 2,5 GHz o más rápido.
- 4 GB de RAM mínimo (se recomiendan 8 GB).
- 2 GB de espacio libre en el disco.
- Tarjeta gráfica de 1680x1050 con 16,8 millones de colores (se recomienda 1920x1080 o superior).
- Navegador Microsoft® Edge para Windows.
Características generales
- Plataforma M3 Framework.
- Interfaz ergonómica.
- Barra de herramientas de desplazamiento personalizables.
- Gestión de multi-ventanas, multi-páginas y multi-monitor.
- Modalidades de trabajo normal y a pantalla completa (full screen).
- Línea de comando inteligente.
- Sistema SmartSave para guardar los datos de una manera segura.
- Gestión de unidades de medida internacionales (métricas e imperiales).
- Sistema SmartHelp para aprender durante la utilización.
Idiomas disponibles
- Software: Inglés, Italiano, Español, Portugués, Alemán, Francés, Griego, Ruso.
- Video tutorial: inglés, italiano, español, portugués, alemán, francés, griego, ruso.
- Archivos de ejemplo: Italiano.
- Manual de usuario: Inglés, Italiano, Español, Portugués, Alemán, Francés, Griego, Ruso.
- Ayuda en línea: Inglés, Italiano, Español, Portugués, Alemán, Francés, Griego, Ruso.
- SmartHelp: Inglés, Italiano, Español, Portugués, Alemán, Francés, Griego, Ruso.
BIM
Descubre SierraSoft BIM Modeling >
Descubre SierraSoft BIM Exchange >
Descubre SierraSoft BIM Checking >
Sistemas de coordenadas
Soporte para sistemas de coordenadas basados en el estándar EPSG, configurable según: Área geodésica, Sistema geodésico, Proyección plana, Origen cotas, Datum horizontal, Datum vertical, Rejillas y Geoides.
Formatos de rejillas gestionados: GR1, GR2, GK1, GK2 (Verto) , NTv2 (National Transformation version 2), NADCON (North American Datum Conversion).
Formatos de geoides gestionados: GK1, GK2 (Verto), NTv2 (National Transformation version 2), NGS (National Geodetic Survey), GGF (Trimble Grid and Geoid File), GTG (Geodetic TIFF grids).
SIG y datos geoespaciales
ESRI Shapefile (SHP): Importación con conversión de datos SIG a datos BIM y exportación con conversión de datos BIM a datos SIG.
Google Maps Platform: Adquisición de mapas / imágenes estáticas a través del servicio Google Static Maps y adquisición de datos de elevación a través del servicio Google Maps Elevation. Se requieren credenciales de Google Key para acceder a los servicios.
KML y KMZ: Exportación de datos y modelos en formato KML, KMZ para manejar datos geoespaciales en tres dimensiones en el software Google Earth y en el servicio Google Maps.
CAD
- Motor gráfico 3D de elevadas prestaciones.
- CAD 3D completo.
- Inserción de elementos de dibujo (líneas, arcos, textos, bloques, etc.).
- Herramientas para la modificación de los elementos de dibujo (mover, cortar, etc.).
- Herramientas para el análisis del dibujo (distancia, ángulos, etc.).
- Funciones avanzadas para el dibujo y la edición.
- Gestión de subproyectos.
Gestión de WBS.
- Modalidades de visualización como dibujo y realista.
- Gestión de estilos de dibujo.
- Visualización 3D y perspectiva con sombreado.
Imágenes y fotos
- Gestión de imágenes ráster: carga y visualización.
- Gestión de imágenes georreferenciadas.
Descarga de mapas desde Google Maps (requiere BIM Exchange).
- Inserción de imágenes en el modelo.
Levantamiento y modelos
- Gestión de archivos de instrumentación topográfica (requiere BIM Exchange).
- Inserción y edición de puntos topográficos.
- Gestión de vínculos libres y de contorno.
- Triangulación vinculada automática.
Descarga de DTM desde Google Maps (requiere BIM Exchange).
- Creación de curvas de nivel
- Unión de los triángulos de un modelo con los modelos de los ejes.
- Visualización según la escala de colores de las cotas de los triángulos del modelo.
Nubes de puntos
- Visualización de las nubes de puntos.
- Dibujo directo en las nubes de puntos.
- Gestión de múltiples nubes de forma simultánea.
- Extracción de secciones a partir de nubes en tiempo real.
Gestión de nubes de puntos originadas a partir de sistemas de escáneres láser, lidar, Mobile Mapping y drones (UAV/ABR).
Conversión a partir de diversos formatos (LAS, XYZ, PTS, XCF, E57, DEM GeoTIFF, etc.) con el software “SierraSoft Mass Data Converter”.
Eje ferrocarril
- Definición del eje planimétrico: rectilíneas, curvas circulares, clotoides, parábolas cúbicas.
- Control normativo de los elementos planimétricos integrado.
- Gestión de las polilíneas de planimetría.
- Herramienta de extracción de la polilínea de planimetría.
- Gestión de la planimetría del trazado mediante estilos personalizables.
Eje carretera
- Definición del eje planimétrico: rectilíneas, curvas circulares, clotoides.
- Control normativo de los elementos planimétricos integrado.
- Gestión de las polilíneas de planimetría.
- Herramienta de extracción de la polilínea de planimetría.
- Diagrama de las velocidades.
- Control normativo del diagrama de la velocidad.
- Gestión de la planimetría del trazado mediante estilos personalizables.
Perfil ferrocarril
- Definición rasante: niveletas, acuerdos circulares, acuerdos parabólicos.
- Control normativo de los elementos altimétricos integrado.
- Gestión de la guitarra del perfil mediante estilos personalizables.
- Gestión de las polilíneas de perfil.
- Extracción de las polilíneas de perfil mediante estilos personalizables.
Perfil carretera
- Definición rasante: niveletas, acuerdos circulares, acuerdos parabólicos.
- Control normativo de los elementos altimétricos integrado.
- Gestión de la guitarra del perfil mediante estilos personalizables.
- Gestión de las polilíneas de perfil.
- Extracción de las polilíneas de perfil mediante estilos personalizables.
Intersecciones de carreteras
- Gestión automática de intersecciones a nivel (cruces, glorietas, etc.).
- Gestión automática de intersecciones de carril (intercambiadores, rampas, etc.).
- Definición de esquemas de intersecciones a nivel personalizados.
- Definición personalizada de peraltes en las intersecciones a nivel.
- Modificación gráfica de las zonas de intersección.
Plataformas tipo ferrocarriles
- Gestión por progresiva de las plataformas del trazado.
- Gestión por progresiva de las zonas de generación de la planimetría de proyecto.
- Generación total y parcial de la planimetría de proyecto.
- Gestión por progresiva de las características predefinidas y personalizadas de las plataformas.
- Cálculo automático de los peraltes conforme a la normativa.
- Gestión personalizada por curva y por progresiva de los peraltes.
- Definición de plataformas tipo personalizadas.
- Extenso archivo de objetos paramétricos para definir las plataformas tipo.
Plataformas tipo carreteras
- Gestión por progresiva de las plataformas del trazado.
- Gestión por progresiva de las zonas de generación de la planimetría de proyecto.
- Generación total y parcial de la planimetría de proyecto.
- Gestión por progresiva de las características predefinidas y personalizadas de las plataformas (anchura calzadas, arcenes, pendientes taludes, etc.).
- Cálculo automático de los peraltes conforme a la normativa.
- Gestión personalizada por curva y por progresiva de los peraltes.
- Cálculo automático conforme a la normativa de los sobreanchos.
- Gestión personalizada por curva y por progresiva de los sobreanchos.
- Definición de plataformas tipo personalizadas.
- Extenso archivo de objetos paramétricos para definir las plataformas tipo.
Secciones ferrocarriles
- Inserción manual de las secciones.
- Visualización dinámica de las secciones.
- Gestión por progresiva de la inserción automática de las secciones.
- Gestión por progresiva de las zonas de generación de las secciones.
- Gestión por progresiva de los parámetros de extracción de las secciones.
- Gestión por progresiva de los parámetros de cálculo de las áreas y los volúmenes.
- Gestión de la guitarra de las secciones mediante estilos personalizables.
- Gestión de las polilíneas de la sección.
- Extracción de las polilíneas de la sección mediante estilos personalizables.
- Cálculo de las secciones del terreno: a partir de un modelo en triángulos, líneas de ruptura y nubes de puntos.
- Cálculo de áreas y volúmenes mediante estilos personalizables.
Secciones carreteras
- Inserción manual de las secciones.
- Visualización dinámica de las secciones.
- Gestión por progresiva de la inserción automática de las secciones.
- Gestión por progresiva de las zonas de generación de las secciones.
- Gestión por progresiva de los parámetros de extracción de las secciones.
- Gestión por progresiva de los parámetros de cálculo de las áreas y los volúmenes.
- Gestión de la guitarra de las secciones mediante estilos personalizables.
- Gestión de las polilíneas de la sección.
- Extracción de las polilíneas de la sección mediante estilos personalizables.
- Cálculo de las secciones del terreno: a partir de un modelo en triángulos, líneas de ruptura y nubes de puntos.
- Cálculo de áreas y volúmenes mediante estilos personalizables.
Normativa ferrocarril
- Entorno dedicado para la definición de las normativas.
- Personalización de las normativas.
- Verificación de los controles normativos.
Librería de normativas de ferrocarriles de referencia.
Normativas presentes:
- ITA - RFI - Tracciati ferroviari AV/AC
- ITA - RFI - Tracciati ferroviari fino a 200 km/h
- ITA - RFI - Tracciati ferroviari da 200 km/h a 250 km/h
- ITA - RFI - Tracciati ferroviari AV/AC 2023
- ITA - RFI - Tracciati ferroviari fino a 200 km/h 2023
- ITA - RFI - Tracciati ferroviari da 200 km/h a 250 km/h 2023
Normativa carretera
- Entorno dedicado para la definición de las normativas.
- Personalización de las normativas.
- Verificación de los controles normativos.
- Integración de los controles normativos con los elementos planimétricos y altimétricos.
Librería de normativas de carreteras de referencia.
Normativas presentes:
- BR - Manual de Projeto Geométrico de Rodovias Rurais 1999
- BR - Manual de Projeto Geométrico de Travessias Urbanas 2010
- DEU - Richtlinien für die Anlage von Straßen, RAS 1995
- ESP - Instrucción de Carreteras, Norma 3.1-IC 2000
- ESP - Instrucción de Carreteras, Norma 3.1-IC 2016
- FRA - ICTAAL, Instruction sur les Conditions Techniques d'Aménagement des Autoroutes de Liaison, Octobre 1985
- FRA - Aménagement des Routes Principal, Ministére de l'Equipement Direction des Routes, 1994
- FRA - ICTAAL, Instruction sur les Conditions Techniques d'Aménagement des Autoroutes de Liaison, Circulaire du 12 Décembre 2000
- FRA - ICTAVRU, Instruction sur les Conditions Techniques d'Aménagement des Voies Rapides Urbaines, 2009
- ITA - Normativa intersezioni 2006 - Italia
- ITA - Normativa stradale 2002 - Italia
- OMN - Oman Highway Design Standards 2010 - Sultanate of Oman
- PRT - Norma de traçado 1994 - Portugal
- USA - Geometric Design of Highways and Streets 2004 - Imperial
- USA - Geometric Design of Highways and Streets 2004 - Metric
- USA - Geometric Design of Highways and Streets 2011 - Imperial
- USA - Geometric Design of Highways and Streets 2011 - Metric
- GRC - Οδηγίες Μελετών Οδικών Έργων, ΟΜΟΕ 2001
Replanteo
- Gestión del replanteo del eje y de los elementos de la sección.
Exportación para el replanteo y el machine control.
Cantidades y costes
- Gestión de las cantidades por cómputo y costes a partir de secciones y entidades.
Gestión de cantidades y costes para WBS.
Compatibilidad
- Importación y exportación de archivos SierraSoft Geomatics Suite (.PST).
Importación y exportación de archivos AutoCAD de Autodesk® (.DXF, .DWG).
